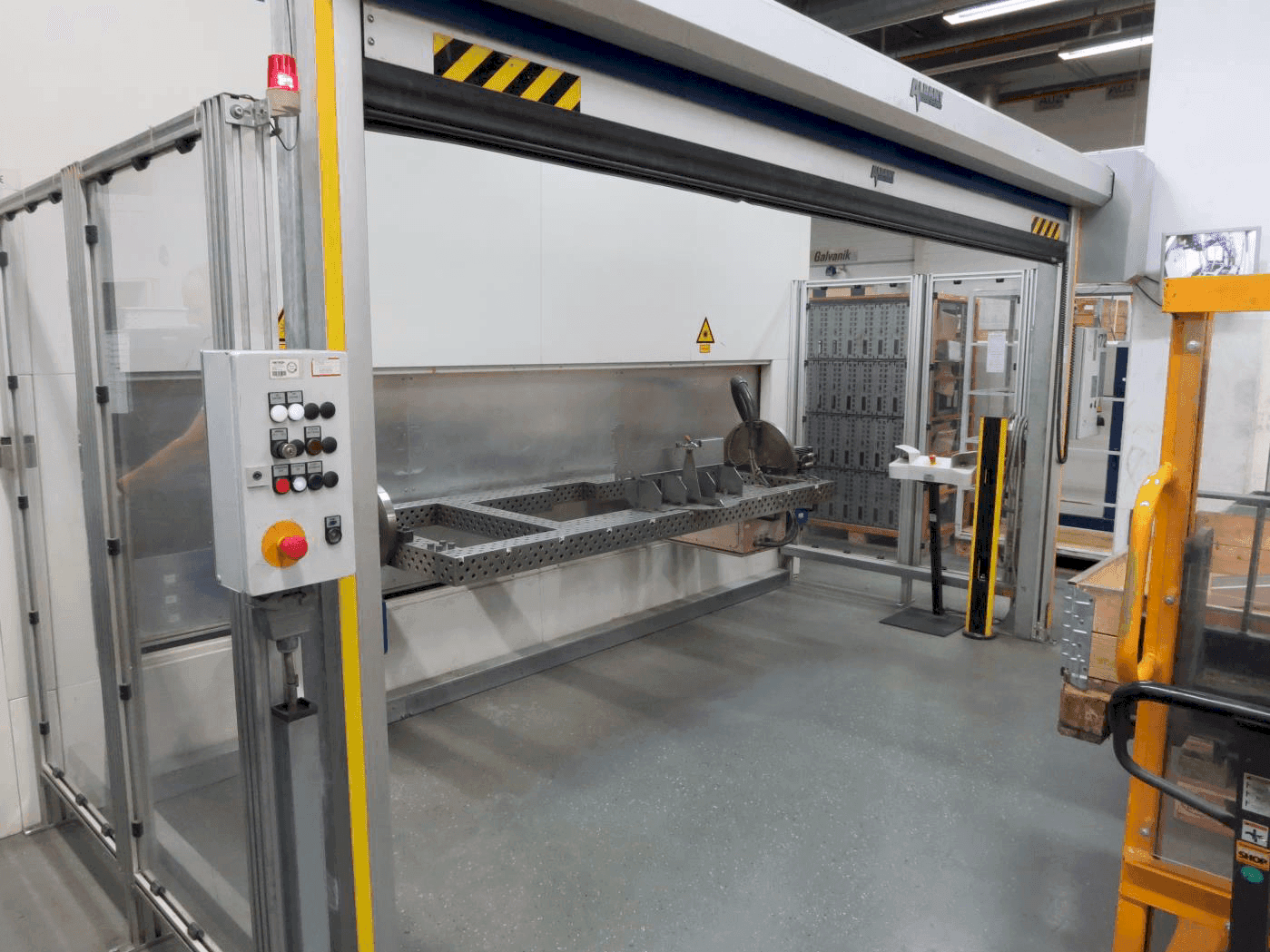

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Zusätzliche Ausrüstung

• - Der Spanntisch hat die Abmessungen (X x Y) 2400x1000mm.

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Lasergerät, strahlführung und -formung trumpf nd:yag laser hl 3006 d, laserlichtkabel llk-b 06, länge 40 m
  • - 2 nc-rundachsen, jeweils mit gegenlager und einer lichten spannweite von 2000 mm
  • - 1 hauptdrehachse zum ein- und ausdrehen der bauteile, typ handte sf - l4000
  • - Absicherung des wendebereichs durch ein rolltor in kabinenbreite
  • - Schutzglas, medienversorgung plattenentnahmesystem, robotertauglich
  • - Lichtdichte integration in die schutzkabine, software
  • - Bauteilpositionierer: doppeldrehpositionierer dwpv 500ms zur aufnahme von zwei bauteilspannvorrichtungen
  • - Kuka kr 30/ ha (hochgenau) roboter mit kr c2 steuerung, bnc videokabel, 10 m lang
  • - Faserdurchmesser 600 mm, luftmenge 4000 m3/h, integriertes, automatisches feuerlöschsystem
  • - Platzbedarf inkl. Drehpositionierer: (lxw): 4800mm x 4300mm
• Qualitative Maschinenvorteile:
  • - Laserlichtgeschützte schutzkabine mit dach, ccd-kamera, s/w-monitor, verstellbares fadenkreuz, kamera-versorgungskabel, 30 m lang, und bnc-videokabel, 10 m lang.
  • - Objektiv mit brennweite f = 200 mm, schutzglaskassette zum einfachen auswechseln des schutzglases
  • - Strahlführung und -formung, optischer schutz durch laval crossjet, sechsachsige industrierobotermechanik mit knickkinematik
  • - Bearbeitungsoptik beo 7000210p zum laserschweißen, ausgelegt für die angegebene nutzlast und trägheitsmomente von 30 kg
  • - Hauptzeitparalleles be- und entladen von bauteilen, aufbau der roboterzelle mit hängendem roboter.
  • - Ausbaufähig bis maximal 4 laserlichtkabel, kollimation 0° mit defokussierung und beobachtung durch kamera.
  • - Pilotlaser mit plasmasensorhalterung, steuerung des pilotlasers über laserbedienung
  • - Winlas laserprogrammier-software. Speichermöglichkeit für 99 laserprogramme.
  • - Ausgangsleistung: 3000 watt am werkstück, 4000 watt gesamtleistung mit 1000 watt regelreserve
  • - Optikaufbau für 1 laserlichtkabel mit schnellem schalter (50 ms schaltzeit), optikaufbau kann sein

Zusätzliche Informationen

• - Die Maschine verfügt nicht über einen Drahtvorschub // Die Maschine steht noch unter Strom
