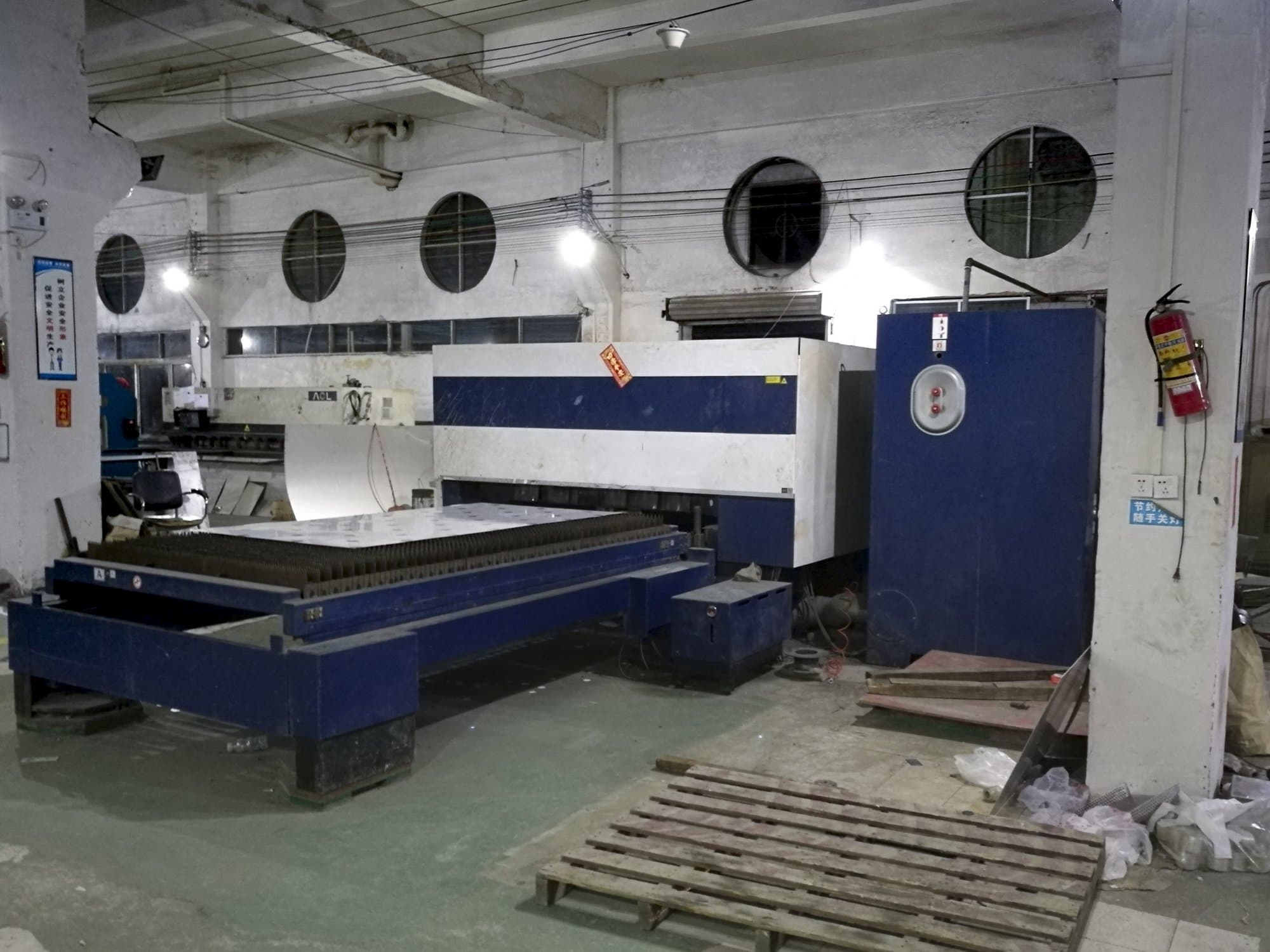

TRUMPF - TruLaser 3030CN-LAS-TRU-2015-00002

Allgemeine Angaben

• Breite: 9155 mm
• Tiefe: 3400 mm
• Höhe: 2200 mm
• Gewicht: 12000 kg

Steuergerät

• Modell: SINUMERIK 840D
• Schnittstellen: USB, Ethernet
• Hersteller: SIEMENS

Hauptantrieb

• Spindelanzahl: 1
• Motorkraft der Spindel: 4 kW

Bewegung

• X-Achse Bewegung: 3000 mm
• X-Achse Vorschub: 60 m/min
• Y-Achse Bewegung: 1500 mm
• Y-Achse Vorschub: 60 m/min
• Z-Achse Bewegung: 115 mm
• Z-Achse Vorschub: 60 m/min
• X-Y Simultan Vorschub: 85 m/min
• Pa Präzision: 0.1
• Ps Präzision: 0.03

Werkstück

• Werkstück X: 3000 mm
• Werkstück Y: 1500 mm

Arbeitstisch

• Äußere Länge: 3000 mm
• Äußere Breite: 1500 mm

Max. Materialdicke

• Stahl: 20 mm
• Edelstahl: 15 mm
• Aluminium: 10 mm

Media

• Elektronischer Hauptanschluss: 400 V / 50 Hz
• Gesamtleistungsbedarf: 88 kVA
• Luftdruck: 6 bar
• He Verbrauch: 13.1 l/h
• CO2 Verbrauch: 1.1 l/h
• N2 Verbrauch: 5.8 l/h
• Kühlmittelstank: 95 L
